雷達液位計在封閉性強的有大量蒸汽的罐子里面如何選型
文章來源:本站人氣:3880發表時間:2018-09-08
摘要: 雷達液位計主要是對罐子里面液體的測量的液位儀表。但是液體在加熱的狀況下會產生蒸汽,雷達液位計在測量有蒸汽的介質, 特別是在密封性很強的罐子里面,蒸汽排不出去,大量蒸汽凝聚在罐子里面,從而對雷達液位計的測量產生影響,使得測量雷達液位計的線性數據產生偏差。
針對雷達液位計如何測量封閉罐子里面的蒸汽,我們下面從雷達液位計的產品分類角度去介紹下雷達液位計。

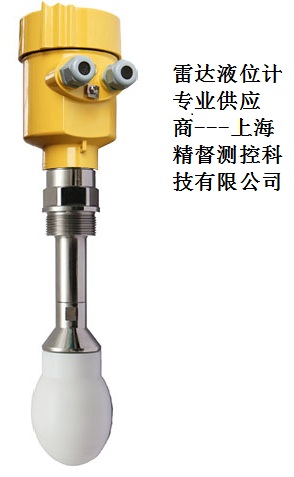

首先,我們要選擇高頻雷達液位計,高頻雷達液位計里面我們水滴形天線的高頻雷達液位計,頻率:26GHz。
水滴形天線的結構,就適合于在蒸汽大,結露厲害的場合。他能夠在蒸汽大的場合很好地工作。連接方式為DN100的法蘭。
其次,我們可以從雷達液位計頻率角度取考慮選擇低頻雷達液位計。低頻雷達頻率低,他對蒸汽的穿透性能要好于高頻雷達,同樣的量程下,就要選擇低頻雷達來測量。我們就在蒸發罐、蒸汽加熱罐內,多次應用低頻雷達來測量。
但是使用低頻雷達液位計也是有盲區的,而且盲區比高頻雷達液位計要大。如果罐體的高度比較小的話,要注意:低頻雷達的盲區有0.5-0.6米,會比高頻雷達0.3米的盲區要大。
如果罐子內還會抽真空,或者有攪拌,那就建議加裝導波管,雷達裝在導波管內,通過導波管來測量罐內液體的高度。
其次,可以從接觸介質角度來分析,選擇導波雷達液位計。導波雷達液位計是接觸式測量,用纜繩或者金屬桿跟被測量液體直接接觸,電磁波是在纜繩上傳播,蒸汽對測量不產生影響。
但是使用導波雷達液位計,由于其測量介質屬性要注意幾個事情。
1.液體會不會掛料很厚,或者結晶。
如果只是像菜油那樣掛料,在纜繩上有幾個毫米的厚度,不會影響測量。如果是有幾個厘米的掛料厚度,會影響測量,形成一個虛假反射目標。
如果液體因?yàn)闇囟茸兓瘯?huì)結晶,要注意結晶厚度,在纜繩上幾個毫米的結晶不影響測量,結晶厚了,也會形成一個虛假反射目標。
2.有攪拌嗎?
如果是攪拌,因?yàn)閿嚢杷鶐淼男D(zhuǎn)力,會將纜繩拉向螺旋槳,就是桿式導波雷達,時間長了,桿子也會被旋轉力拉彎。在這樣環境下不建議用導波雷達液位計,如果一定要用,請加導波管,把導波雷達液位計放在導波管內測量。避免攪拌產生的影響。
3.罐子高度是不是很低。
如果是高度1米-1.5米這樣的小罐子,那就不要選水滴形天線高頻雷達,也不要選低頻雷達。要選用導波雷達液位計中的同軸導波雷達液位計,用DN50-DN100的法蘭連接,能夠解決小罐子里面雷達盲區對測量的影響。
以上是我們對雷達液位計在蒸汽大環境下如何選擇產品,以及每種產品如何測量罐體需要注意點,做的介紹。在現場測量蒸汽的環境中,還需要考慮介質的溫度,是飽和蒸汽還是過熱蒸汽。以及封閉性罐子的壓力,是否帶有攪拌等多種因素。
