產品說明
一.產品概述
SHJDAH系列傳感器是高頻雷達式物位測量儀表,測量最大距離可達80米。天線被進一步優化處理,新型快速的微處理器可以進行更高速率的信號分析處理,使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。

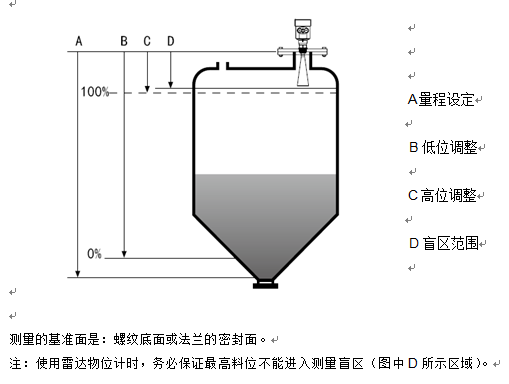

原理
雷達物位天線發射較窄的微波脈沖,經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收,將信號傳輸給電子線路部分自動轉換成物位信號(因?yàn)槲⒉▊鞑ニ俣葮O快,電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的)。
二.高頻雷達物位計特點
1.天線尺寸小,便于安裝;非接觸雷達,無磨損,無污染。
2.幾乎不受腐蝕、泡沫影響;幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
3.嚴重粉塵環境對高頻物位計工作影響不大。
4.波長更短,對在傾斜的固體表面有更好的反射。
5.波束角小,能量集中,增強了回波能力的同時又有利于避開干擾物。
6.測量盲區更小,對于小罐測量也會取得良好的效果。
7.高信噪比,即使在波動的情況下也能獲得更優的性能。
8.高頻率,是測量固體和低介電常數介質的最佳選擇。
三、產品簡介
型號: SHJDAH7
應 用: 固體顆粒、粉料
測量范圍: 液體 30米/ 固塊 20米/ 固粉 15米
過程連接: 螺紋、法蘭
介質溫度: -40~250℃
過程壓力: -0.1~4.0MPa (平板法蘭) -0.1~0.1MPa(萬向法蘭)
精 度: ±10mm
防護等級: IP67
頻率范圍: 26GHz
防爆等級: Exia ⅡC T6 Ga/Exd ia IIC T6 Gb
信號輸出:4...20mA/HART(兩線/四線) /RS485/Mod bus
四.產品選型
許可證 |
P 標準型(非防爆) I 本安型(Exia IIC T6 Ga) G 本安型+隔爆型(Exd〔ia〕IIC T6 Gb) |
天線型式/材料 |
B 喇叭天線 Φ76mm/不銹316L C 喇叭天線 Φ96mm/不銹鋼316L D 喇叭天線 Φ121mm/不銹鋼316L E 喇叭天線 Φ76mm/不銹鋼 316L /吹掃 F 喇叭天線 Φ96mm/不銹鋼316L /吹掃 G 喇叭天線 Φ121mm/不銹鋼 316L/吹掃 H 喇叭天線 Φ76mm/不銹鋼 316L/防塵罩 I 喇叭天線 Φ96mm/不銹鋼316L /防塵罩 J 喇叭天線 Φ121mm/不銹鋼 316L/防塵罩 Y 特殊定制 |
過程連接 |
G 螺紋 G1?″ A/不銹鋼 304 N 螺紋 1? ″NPT/不銹鋼 304 B 法蘭 DN80/不銹鋼 304 C 法蘭 DN100/不銹鋼 304 D 法蘭DN125/不銹鋼 304 E 法蘭DN150/不銹鋼 304 M 法蘭 DN80/萬向節 K 法蘭 DN100/萬向節 T 法蘭 DN125/萬向節 Y 特殊定制 |
密封 /過程溫度 |
V Viton/(-40~150) ℃ K Kalrez/(-40~250) ℃ |
電子單元 |
2 (4~20)mA/24V DC兩線制 3 (4~20)mA/24V DC/HART兩線制 4 (4~20)mA/220V AC/四線制 5 RS485/Modbus |
外殼 / 防護等級 |
L 鋁/IP67 Q 塑料/IP65 |
電纜進線 |
M M 20 x 1.5 N ?″NPT |
現場顯示 /編程 |
V 帶 X 不帶 |
