摘要: 我們公司的雷達液位計應用到石化行業中的液體、漿料、顆粒物位與界面物位測量。在不斷的應用中，經常有客戶打電話咨詢我們現場如何接線以及現場的一些調試問題，石化行業由自己的特點，我們在雷達液位計的應用中必須滿足行業特點，以及行業要求，下面我們分析下石化行業雷達液位計的應用中如何接線和調試。

1、雷達液位計

雷達液位計在測量進程中雷達發射電磁波，這些波經被測對象外表反射后，被天線接納。

目前，雷達液位計普遍采用調頻延續波(FMCW)技術，即在一定工夫發射呈線性變化的頻率。由于電磁波的傳輸速度爲常數，經過測量發射某一頻率和接納到該頻率的工夫，就可以計算出罐的液面空高間隔D。設定罐高度H后，雷達液位計的外部軟件就可以計算出液位的高度L=H－D。在選擇雷達液位計時，要思索的一個參數就是介電常數。雷達液位計的測量效果會遭到介質介電常數值的影響　了便于了解介電常數，可與“電介質”聯絡在一同?！半娊橘|(zhì)”是電導率低的物質。電導率低，介質的絕緣性好，或許說介電常數低；電導率高的，介電常數就高，介電常數越高，雷達反射信號越強，液位計的測量效果就越好。

在石化罐區，關于介質介電常數小的儲罐(如烯烴)，運用雷達液位計測量液位時效果差，常常呈現假液位景象。雷達液位計的測量方式屬于非接觸式，不受介質的粘度、密度和腐蝕性影響。要使雷達液位計完成精確測量，良好的裝置是必不可少的，裝置時應該使雷達波防止照射到罐里的妨礙物(如：管道、增強桿、攪拌器及物料的入口等)，假如雷達波照射到這些強反射的金屬物體上，發生的回波會遠比介質的回波強，對介質的測量就會呈現不準的景象　了防止液面動搖或其他攪擾，應在儲罐里裝置雷達導波管，使雷達波在導波管里傳送。另外關于內浮頂罐，雷達可以經過導波管測量浮盤以下的液位。導波控制作時要求內壁潤滑無毛刺，由于即便是很小的金屬毛刺，對雷達波的反射都要強于介質對波的反射，會對雷達發生攪擾，招致誤判液面。

介質的特性也影響雷達液位計的正常運用。錦州開元石化無限責任公司的瀝青兩頭罐，用雷達液位計測量效果就不佳。在瀝青進入罐時，約200℃的瀝青發生少量煙氣，這類煙氣對雷達的電磁波發生反射，使雷達不能正確判別液面，致使雷達液位計的測量效果不佳。此外，瀝青煙氣會在雷達喇叭口處凝結，日久凝結成了油狀物質，而這類油狀物質又很難擦除潔凈，影響了雷達液位計的精確測量。

2、雷達液位計接線與參數的設置

裝置完成后，將液位變送器的外殼蓋擰下，取下顯示模塊后將電纜穿過纜塞，運用屏蔽電纜，依照接線圖接線，在變送器測儀將電纜屏蔽層接地。接完線后擰緊電纜塞，擰上外殼，接線完成。

雷達液位計的供電主要有下面三種

1. (4～20) mA/HART（兩線制）供電電源和輸出電流信號共用一根兩芯屏蔽電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。

2. (4～20) mA/HART（四線制） 供電電源和電流信號分開，各自分別使用一根兩芯屏蔽電纜線。具體供電電壓范圍參見技術數據。

3.RS485/Modbus 供電電源和Modbus信號線分開各自分別使用一根兩芯屏蔽電纜線，具體供電電壓范圍參見技術數據。

當對雷達液位計接線時,應如下完成接地:

1.環路在電源處接地。

2.當液位計安裝在金屬儲罐中時,確保設備和儲罐間使用金屬對金屬的連接。

3.對于非金屬儲罐,外殼必須接入大地與電源和供電系統隔離。外部接地端子可用于此目的。

4.如果儲罐有陰極保護,外殼必須接入陰極保護系統接地端以外外的接地端。請使用外部端子來進行接地。

5.使用瞬變保護接線端子板時,接地線應與信號線分開。請使用外部接地端子。

6.確保按照危險場所認證標準、本國和當?shù)仉姎庖?guī)范完成接地(包括端子隔室內部的本質安全接地)。7.

最有效的液位計外殼接地方法是通過一個極小的阻抗(< 1Ω)直接連接到地上。

雷達液位計在現場的三種調試方法：

1.顯示/按鍵

通過顯示屏幕上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后，一般就只用于顯示，透過玻璃視窗可以非常清楚地讀出測量值。

2.上位機調試

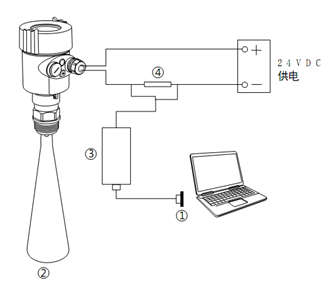

通過HART與上位機相連主要通過下面四種方法

(1).RS232接口／或USB接口

(2).雷達物位計

(3). HART適配器

(4) .250Ω電阻

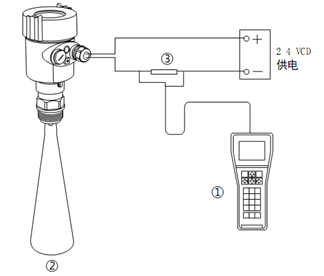

3.HART手持編程器

以上我們介紹了雷達液位計在石化行業具體應用中的一些現場的調試方法以及界限方法,通過這些方法,我們可以更好地使用雷達液位計.
