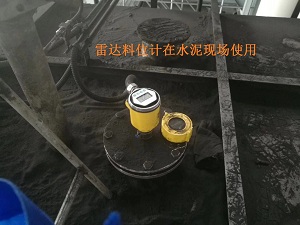

摘要: 雷達料位計在現場如何安裝使用，是化工廠，水泥廠等測量粉體料位的現場使用者關心的話題。分析這個話題，可以從雷達料位計的工作原理，現場安裝要求角度去綜述。

1.雷達料位計工作原理,以及技術參數分析

高頻雷達料位計是根據調頻連續波原理（FMCW)。使用線性調頻高頻信號，雷達料位計高頻信號的發射頻率隨一定時間間隔(掃描頻率)線性v增加，由于發射頻率是隨著信號傳播的時間變化的，與反射物體距離成比例，由當前發射頻率與接收的反射頻率的差值獲得物位高度。用于液體或固體的非接觸液位變送器 不受電導常數，溫度，壓力和密度變化影響，雷達料位計的精度可達±1mm測量范圍可達100m，罐底跟蹤（TBF）方式用于測量低電導常數介質法蘭溫度可達250oC 介質溫度-60oC—600oC 壓力可達64bar HART，通訊方式PA， FF，RS485 ATEX爆炸測試認證。采用高達26GHz的發射頻率。高頻率與信噪比，是低介電常數介質的最佳選擇。波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度與可靠性。波長更短，對于小顆粒介質與傾斜的介質表面的物位測量效果更好。非接觸式測量，無磨損，無污染，可測量液體，固體介質的物位。

高頻雷達料位計參數如下，測量精度:10mm(5m內)0.2%(5m外)頂部死區:喇叭口天線。儲存罐:天線延長+天線長度+100mm，過程灌:天線延長+天線長度+200mm。桿式天線:天線長度-200mm。立管:天線延長+天線長度+300mm天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。嚴重粉塵環境對高頻物位計工作影響不大。波長更短，對在傾斜的固體表面有更好的反射。波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。測量盲區更小，對于小罐測量也會取得良好的效果。高信噪比，即使在波動的情況下也能獲得更優的性能。高頻率，是測量固體和低介電常數介質的最佳選擇。

2.現場安裝角度去分析

高頻雷達料位計安裝位置，盡量遠離出料口和進料口。對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，物位儀表不要安裝在罐的中央。建議安裝在料倉直徑的1/4處。纜式探頭或桿式探頭離罐壁距離不小于30厘米。探頭底部距罐底大約30mm。探頭距罐內障礙物距離不小于200mm。如果容器底部是錐型的，傳感器可以安裝。罐頂中央，這樣可以一直測量到罐底。
