一.測量原理

原 理：

導波雷達發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。

特 點：

由于采用了先進的微處理器和獨特的Echo Discovery回波處理技術，導波雷達物位計可以應用于各種復雜工況。

多種過程連接方式及探測組件的型式，使得70X系列導波雷達物位計適用于各種復雜工況及應用場合。如：高溫、高壓及小介電常數介質等。

采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

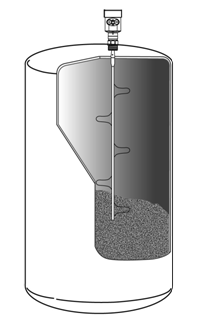

導波雷達是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

二、產品簡介

型號:  SHJDAD6

適用介質：液體，特別是高溫高壓環境里的液體

應   用：密封罐，壓力較大的液體測量

防爆認證：Exia IIC T6 Ga/ Exd ia IIC T6 Gb

測量范圍：15m

頻    率：500MHz-1.8GHz

天    線：?jiǎn)螚U或單纜式

測量精度：±10mm

過程溫度：（-200～400）℃

過程壓力：（-0.1～40）MPa

信號輸出：（4～20）mA/HART

現場顯示：四位LCD  可編程

電    源：兩線制（DC24V）

/四線制（DC24V/AC220V）

外    殼：鋁/ 塑料

過程連接：螺紋/法蘭（選配）

三.產品選型
