雷達液位計在使用過長中，電氣連接一直是前期儀表選型，以及后期現場使用比較關心的問題，雷達液位計的電氣連接主要分為三種，下面我們介紹下雷達液位計的電氣連接。

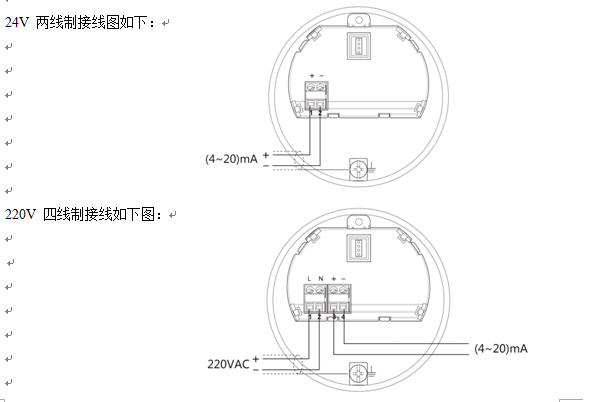

1.(4～20) mA/HART（兩線制）

供電電源和輸出電流信號共用一根兩芯屏蔽電纜線,對于本安型須在供電電源與儀表之間加一個安全柵。

2. (4～20) mA/HART（四線制）

供電電源和電流信號分開，各自分別使用一根兩芯屏蔽電纜線。

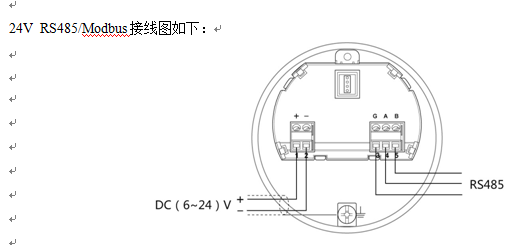

3.RS485/Modbus

供電電源和Modbus信號線分開各自分別使用一根兩芯屏蔽電纜線.

雷達液位計電氣連接方式按照下面的圖

上海精督測控科技技術人員提示雷達液位計現場工作人員

1.雷達液位計的電氣安裝過程中請遵守當?shù)仉姎獍惭b規程的要求！

2.請遵守當?shù)貙θ藛T健康和安全的規程要求。所有對儀表電氣部件的操作必須由經過正規培訓的專業人員完成。

3.請檢查儀表的銘牌確保產品規格符合您的要求。請確保供電電壓與儀表銘牌上的要求一致。
